KONŠTRUKČNÁ KANCELÁRIA & REVERSE ENGINEERING | LEVICE

Premieňame technické koncepty na bezchybnú výrobnú realitu

Profesionálne 2D a 3D CAD projektovanie v systémoch SolidWorks, Catia V5 a Autodesk Inventor kombinované s precíznym 3D skenovaním a reverzným inžinierstvom. Od počiatočnej skice po kompletné výrobné výkresy s toleranciami pripravené pre CNC, laser a montáž.

Požiadať o cenovú kalkuláciu Preskúmať služby
100% pripravené do výroby ISO/DIN výkresy, kusovníky & 1:1 DXF
Priemyselný štandard CAD SolidWorks, Catia V5, Inventor
Rýchla reakcia do 24h Posúdenie realizovateľnosti a cenový odhad
ELIDEA_PROJECT_SPEC_REV04.STEP
READY FOR CNC 3D SCAN VERIFIED
240.0 ±0.05 mm 80.0 h7 SCAN DEV: <0.018mm X Y Z
SYSTEM SolidWorks / Catia V5
TOLERANCIE ISO 2768-mK / GD&T
REVERSE ENG. Laser 3D Mesh to NURBS
CAM READY STEP AP214 / AP242
INŽINIERSKE PILIERE

Komplexné inžinierske služby: Od digitálneho skenu po výrobný výkres

Poskytujeme flexibilné konštrukčné kapacity pre výrobné podniky, nástrojárne a produktové firmy bez nutnosti viazať interné personálne zdroje.

01 / KONŠTRUKCIA

3D & 2D CAD projektovanie a konštrukcia

Navrhujeme funkčné a vyrobiteľné mechanické zostavy, prípravky a jednoúčelové stroje od konceptu až po detailné modelovanie. Rešpektujeme limity vašich výrobných technológií (obrábanie, zváranie, lisovanie).

  • Parametrické 3D modely súčiastok a komplexných zostáv
  • Kinematické simulácie, kolízne analýzy a optimalizácia montovateľnosti (DFM / DFA)
  • Modely zváraných konštrukcií a plechových dielov s presným rozvinom
SolidWorks Catia V5 Inventor AutoCAD
VYSOKÁ PRESNOSŤ
02 / REVERZNÉ INŽINIERSTVO

Reverse Engineering & 3D skenovanie

Máte opotrebovaný diel, nástroj alebo formu, ku ktorej neexistuje výkresová dokumentácia? Pomocou profesionálneho 3D skenera prevedieme fyzický diel do mračna bodov (STL/OBJ) a následne zrekonštruujeme plnohodnotný parametrický CAD model (STEP, natívny strom).

  • Presné optické/laserové 3D meranie s vysokým rozlíšením
  • Tvorba čistých NURBS plôch a editovateľných objemových telies
  • Odstránenie prevádzkového opotrebenia a geometrická korekcia
Mračná bodov (STL) NURBS plochy Náhradné diely MRO
03 / VÝROBNÁ DOKUMENTÁCIA

Kompletná výrobná a výkresová dokumentácia

Kvalitný výkres šetrí hodiny na CNC strojoch a eliminuje nepodarky. Pripravujeme kompletné výrobné balíky podľa európskych noriem ISO/DIN s precíznym definovaním geometrických tolerancií a drsností povrchov.

  • Výrobné výkresy dielov s toleranciami (GD&T) a požiadavkami
  • Zostavné a montážne výkresy s pozíciovaním a detailnými kusovníkmi (BOM)
  • Podklady pre delenie materiálu: 1:1 DXF/DWG pre laser, plazmu a vodný lúč
ISO / DIN normy GD&T DXF pre laser Kusovníky (BOM)
04 / KOMUNIKÁCIA & NÁVODY

Technická komunikácia, návody a vizualizácie

Stroj alebo zariadenie musí byť zrozumiteľné pre operátora aj koncového zákazníka. Vytvárame technickú dokumentáciu, rozstrely zostáv (exploded views) a produktové vizualizácie pre obchodné a servisné účely.

  • Servisné príručky a návody na údržbu a bezpečnú obsluhu
  • Rozpadové schémy a interaktívne katalógy náhradných dielov
  • Technické rendery pre marketing, technické listy a prezentácie
Exploded Views Užívateľské návody Technický rendering
PROJEKTOVÉ PORTFÓLIO

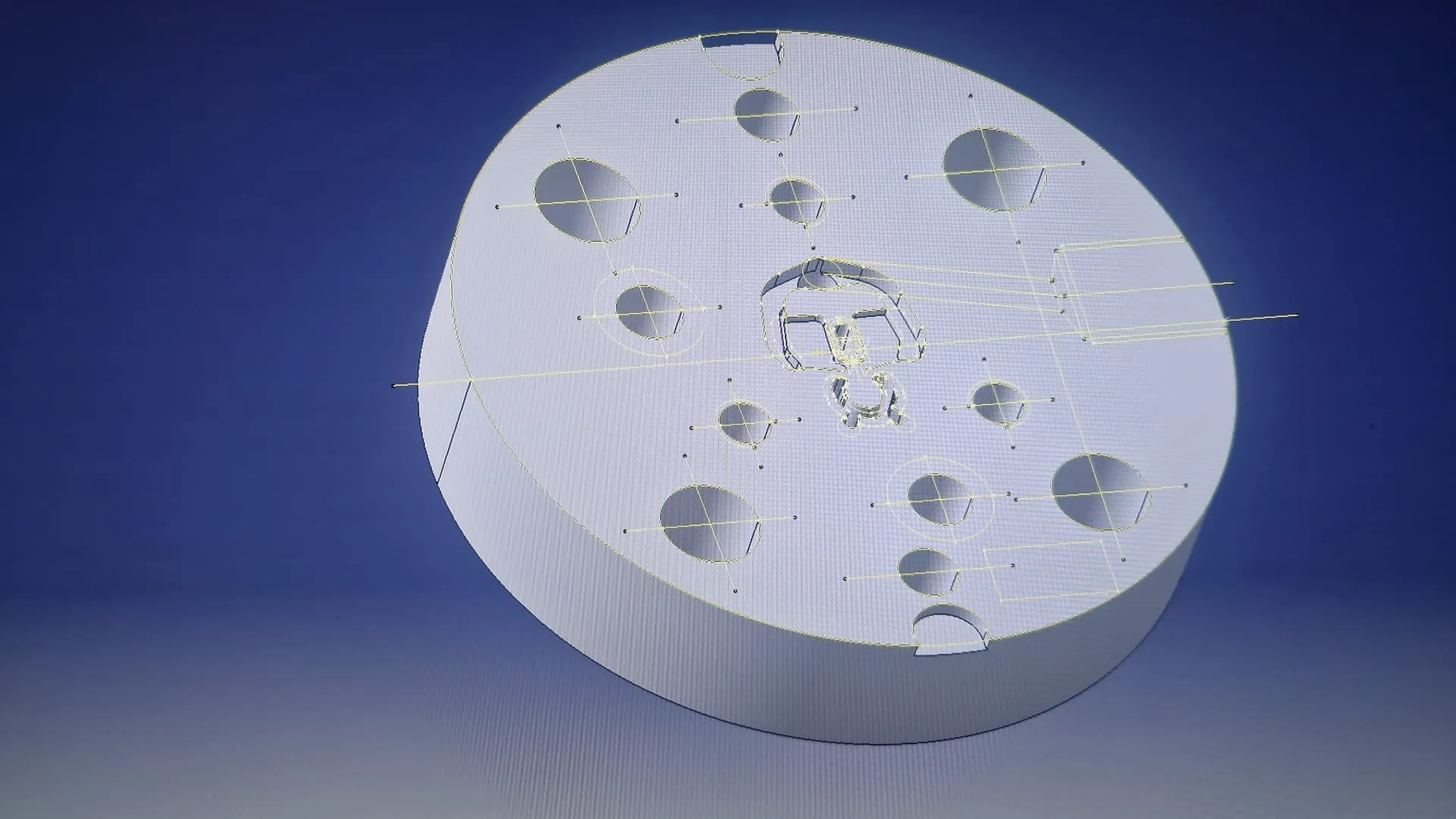

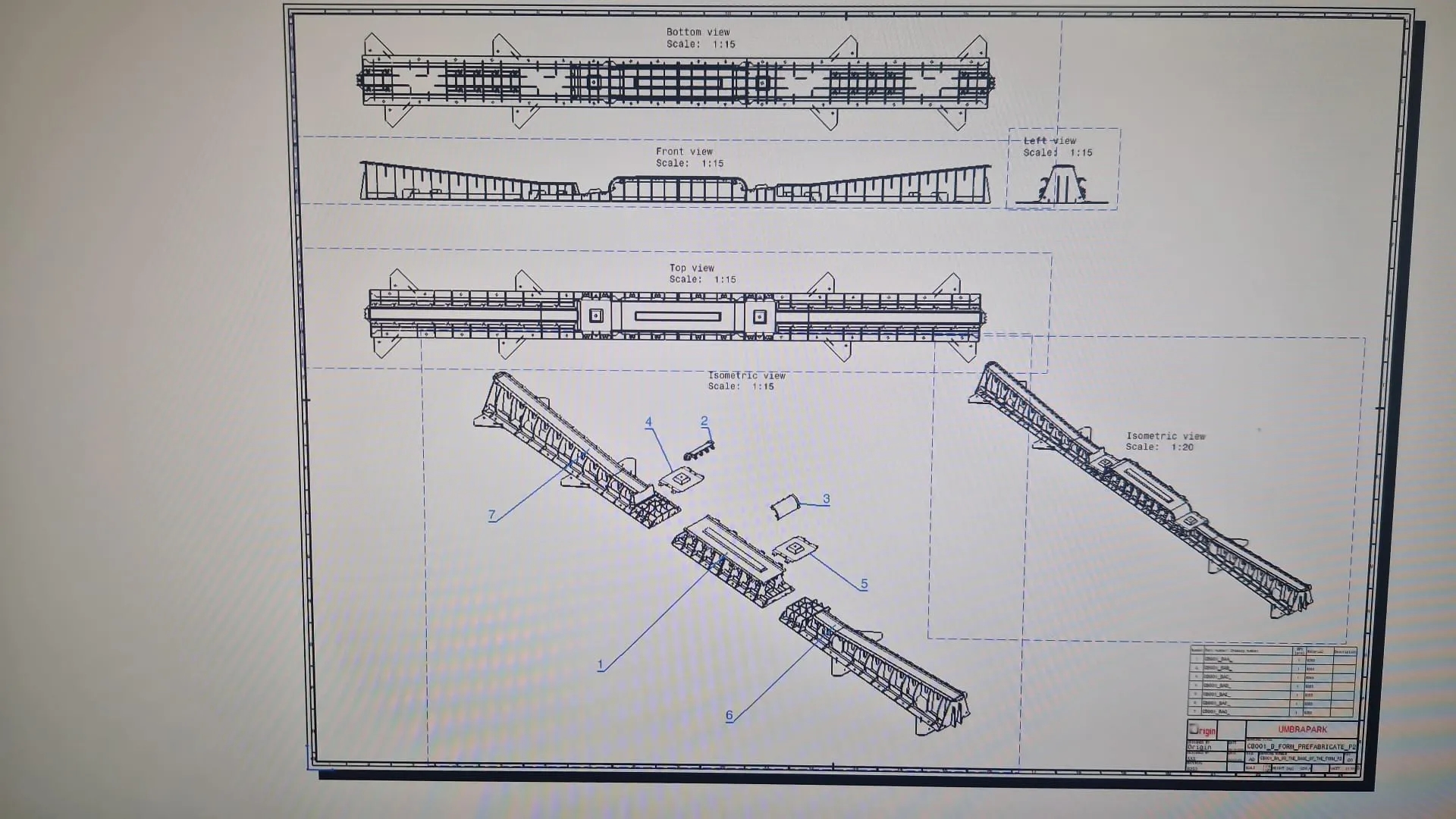

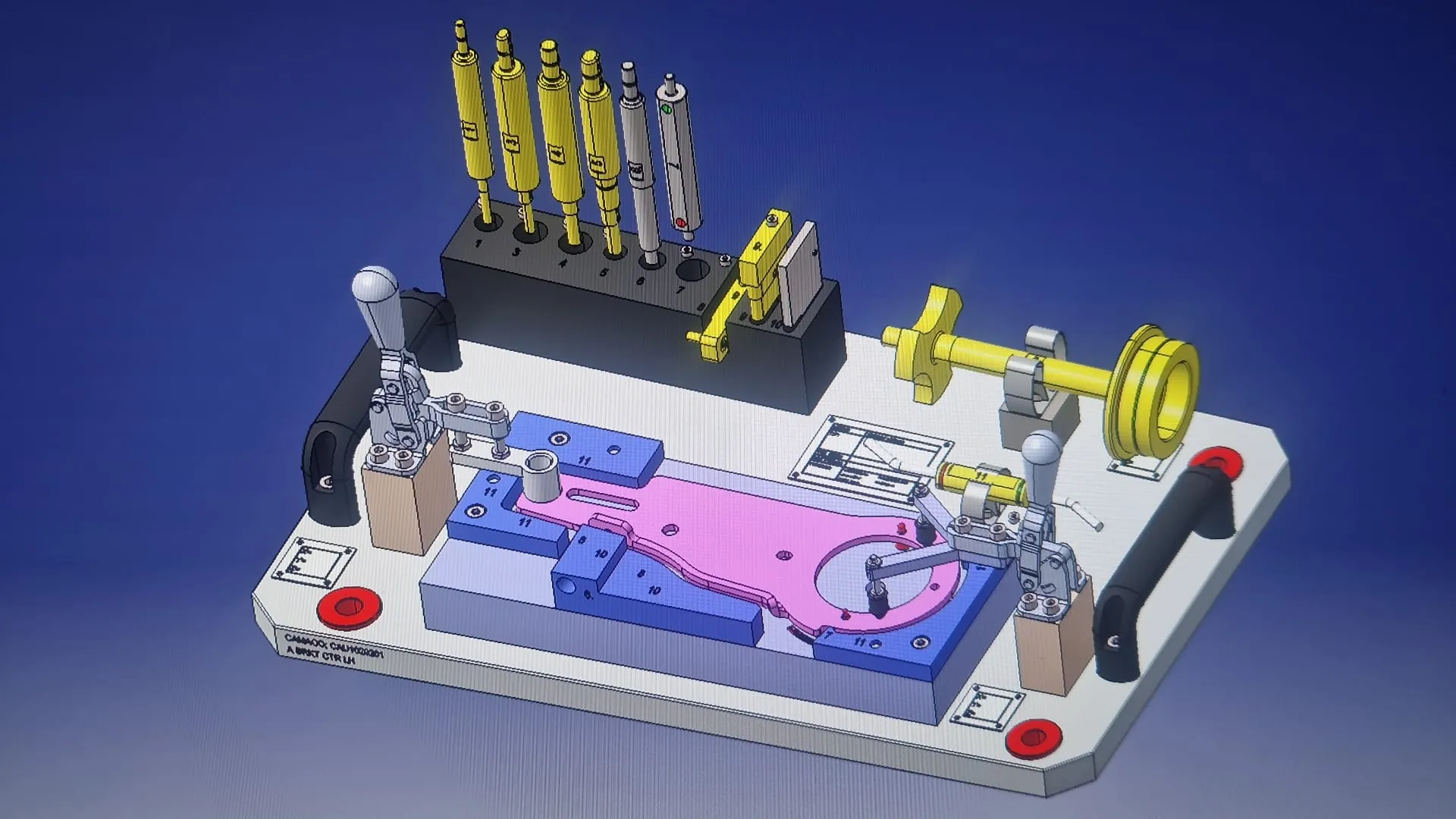

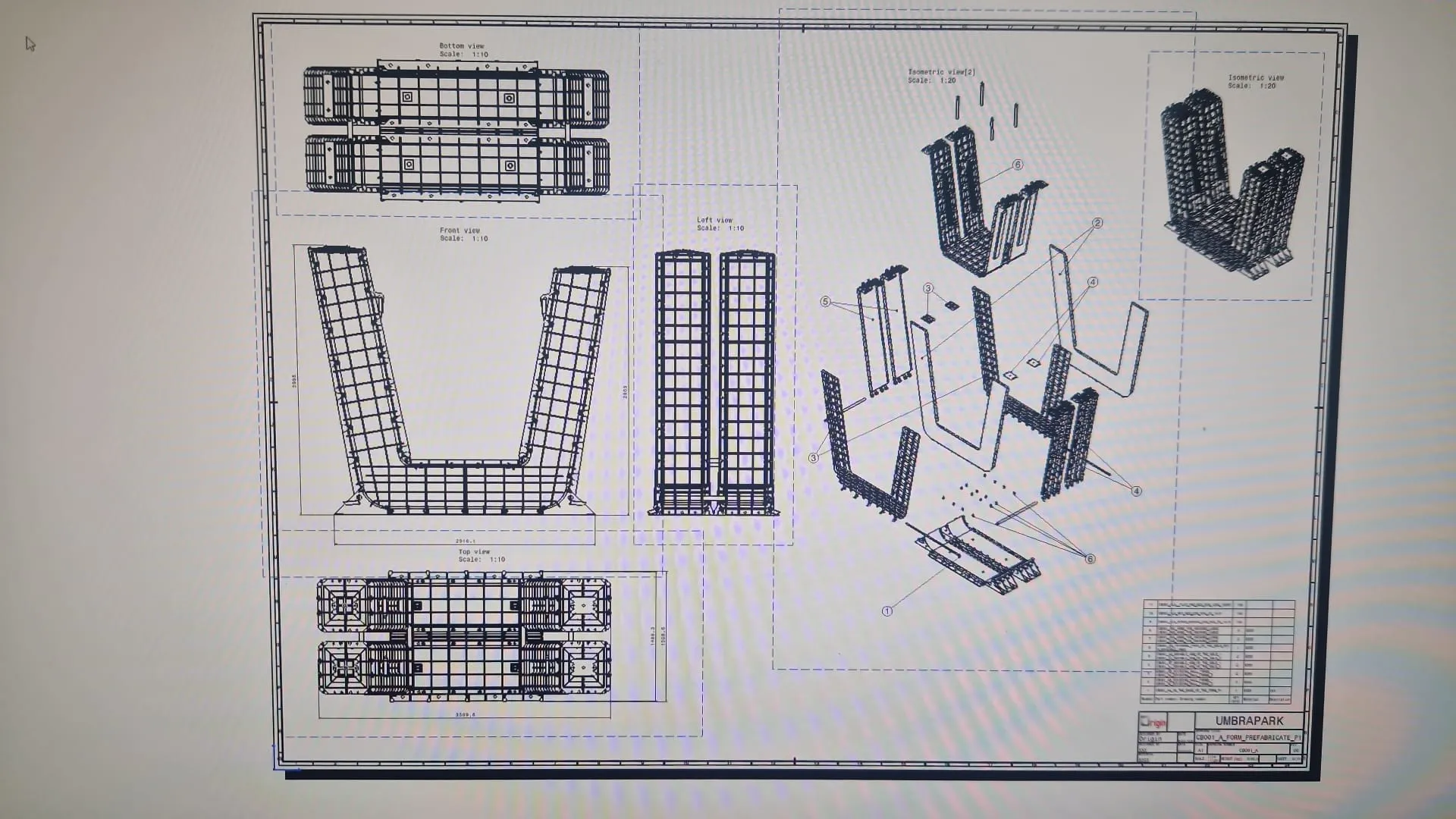

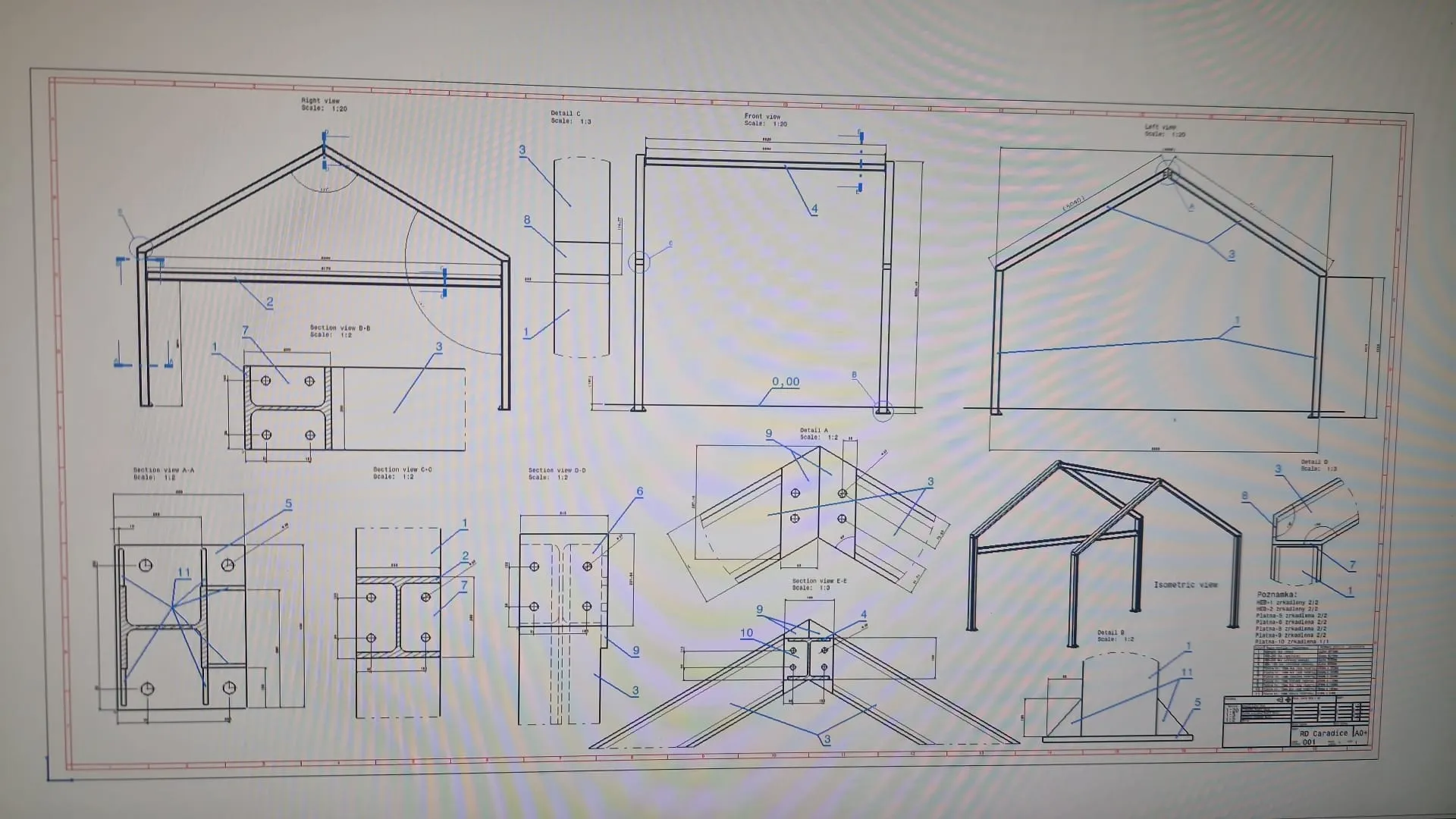

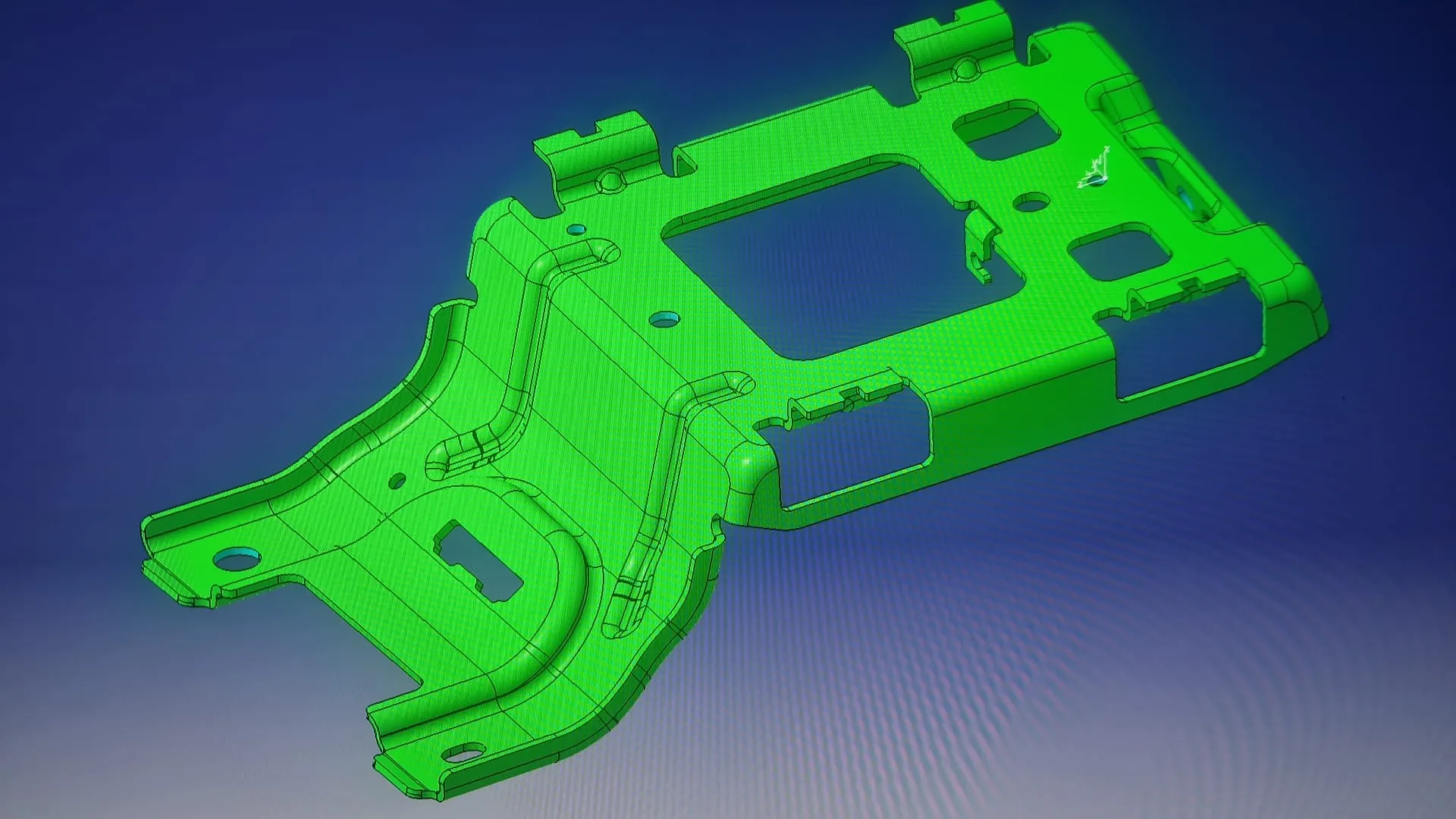

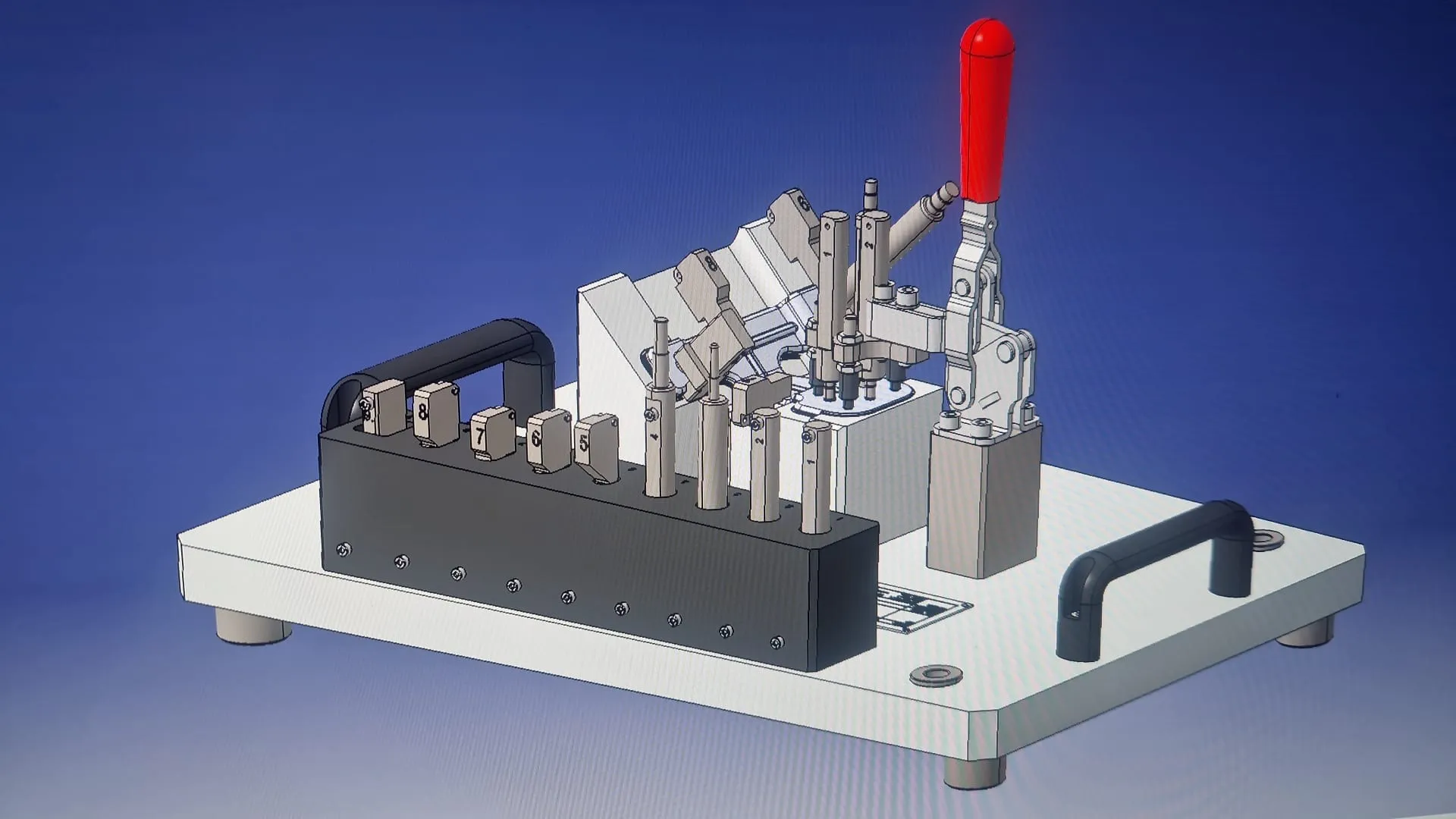

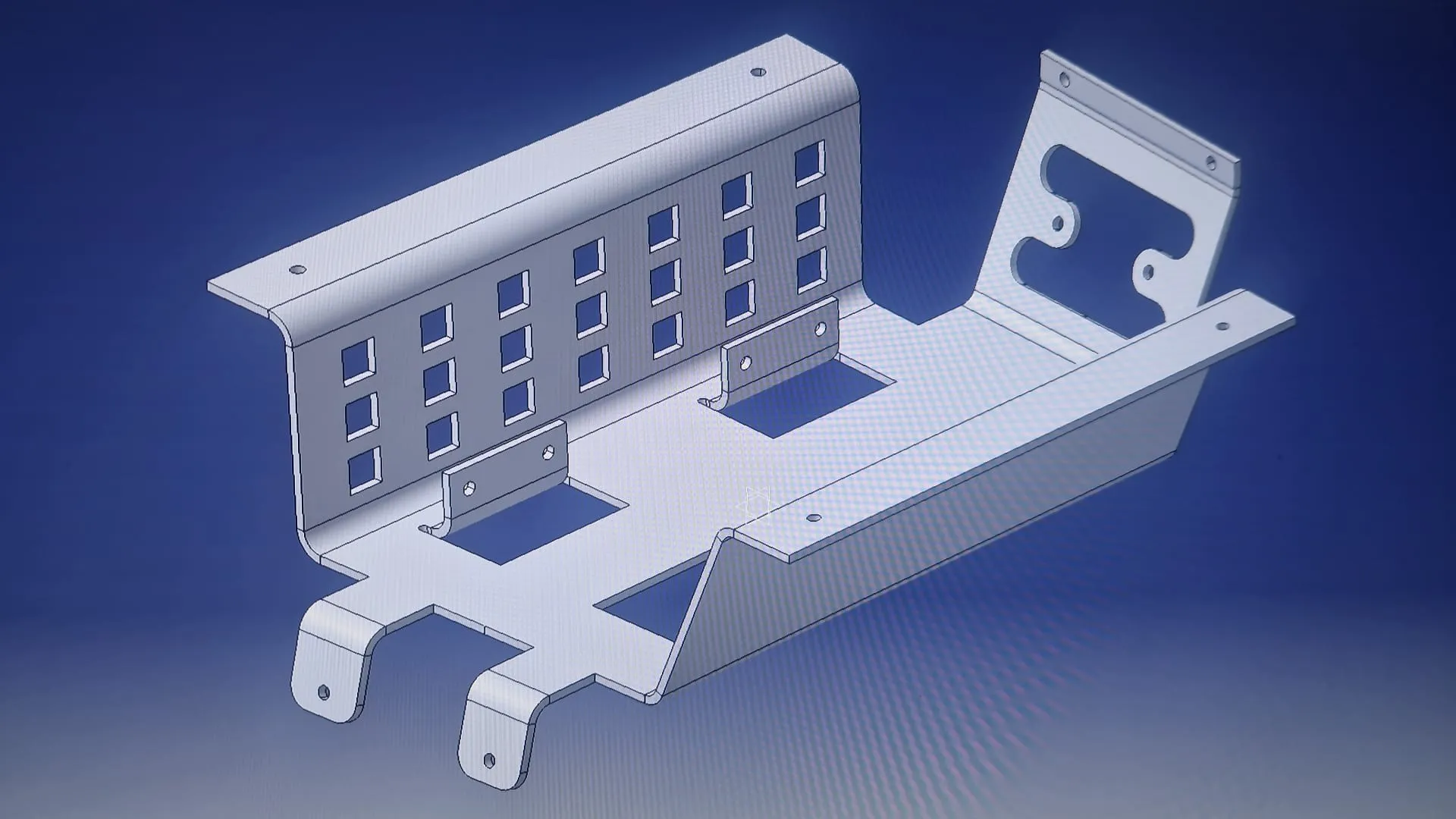

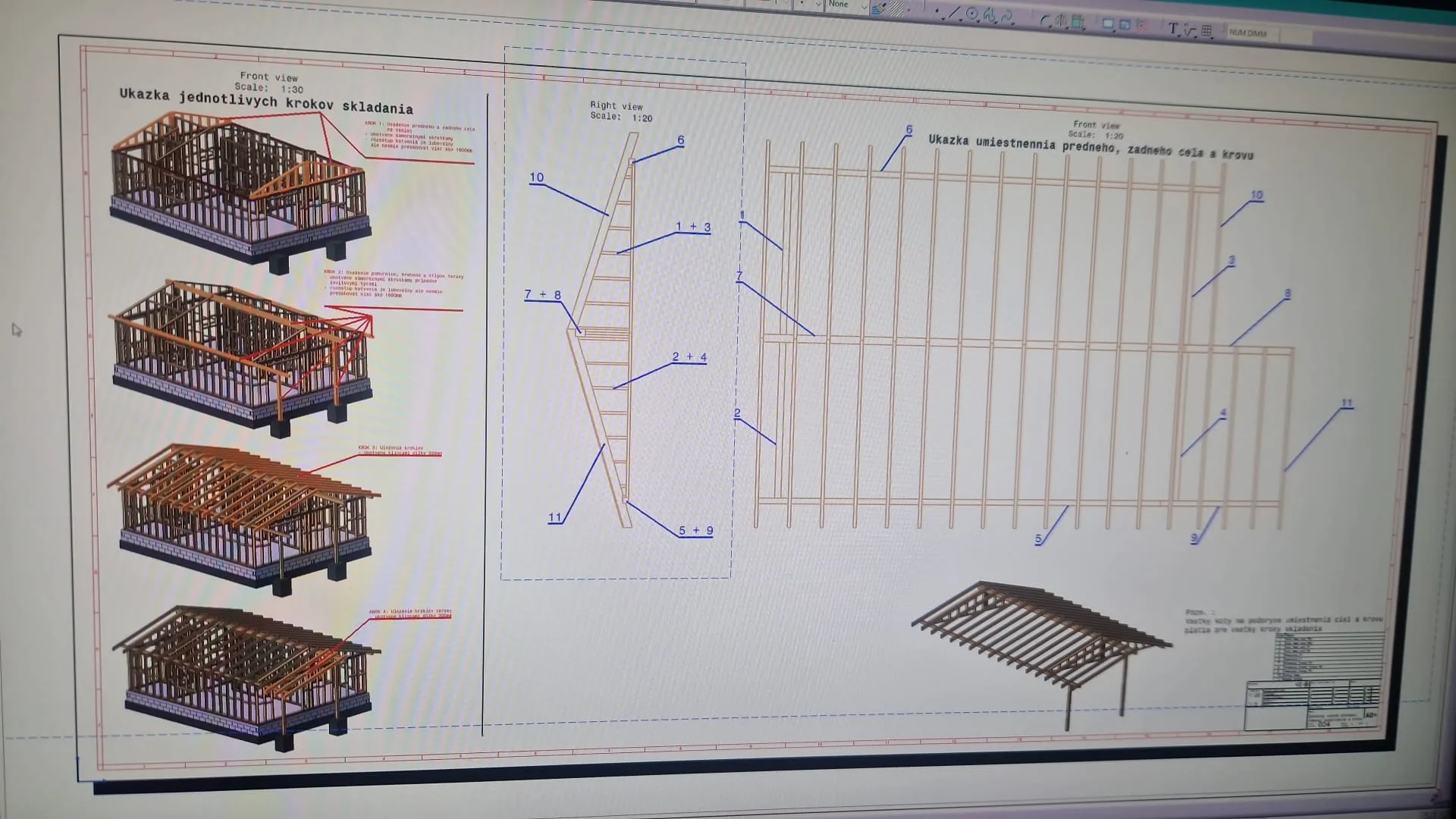

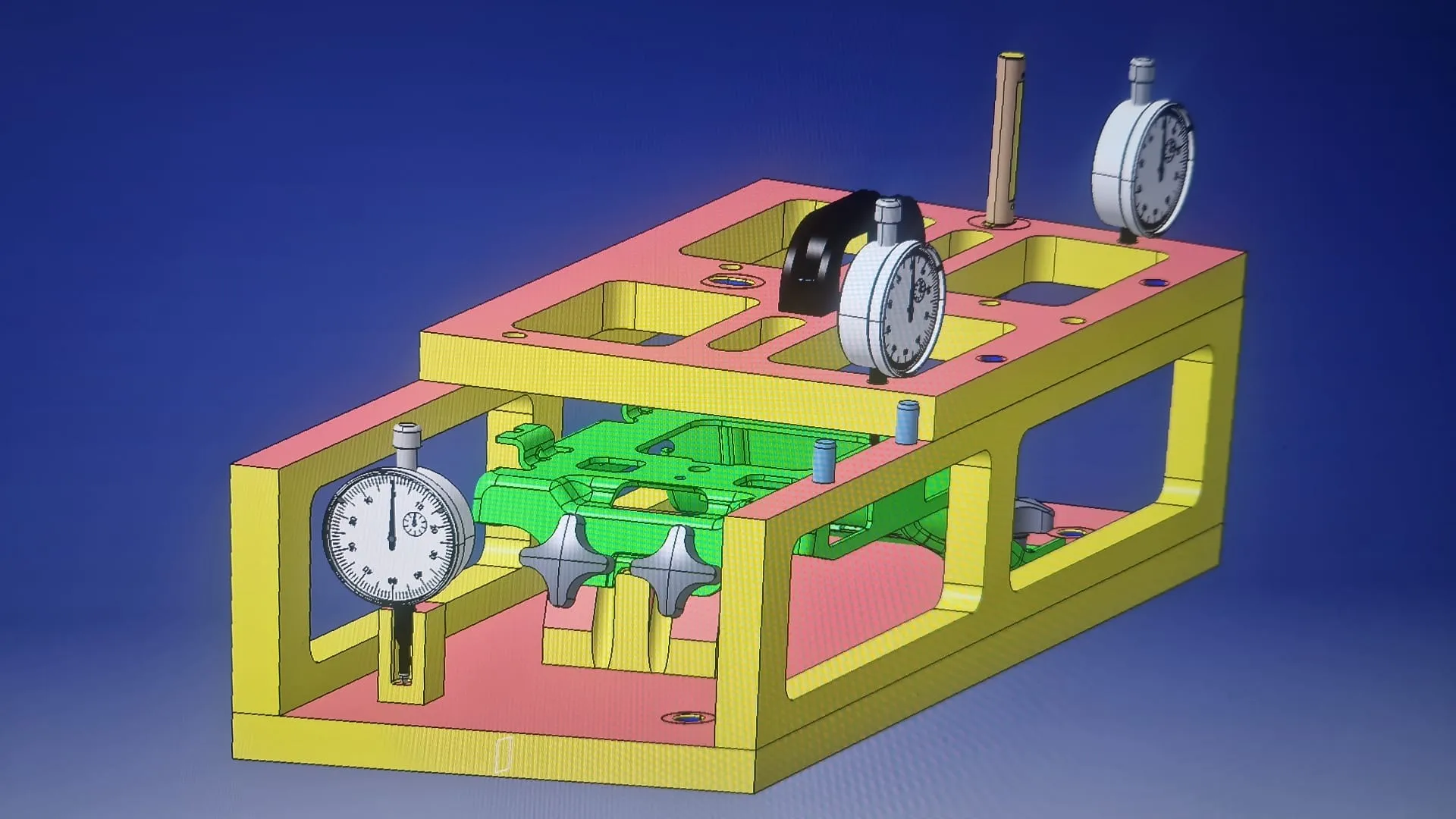

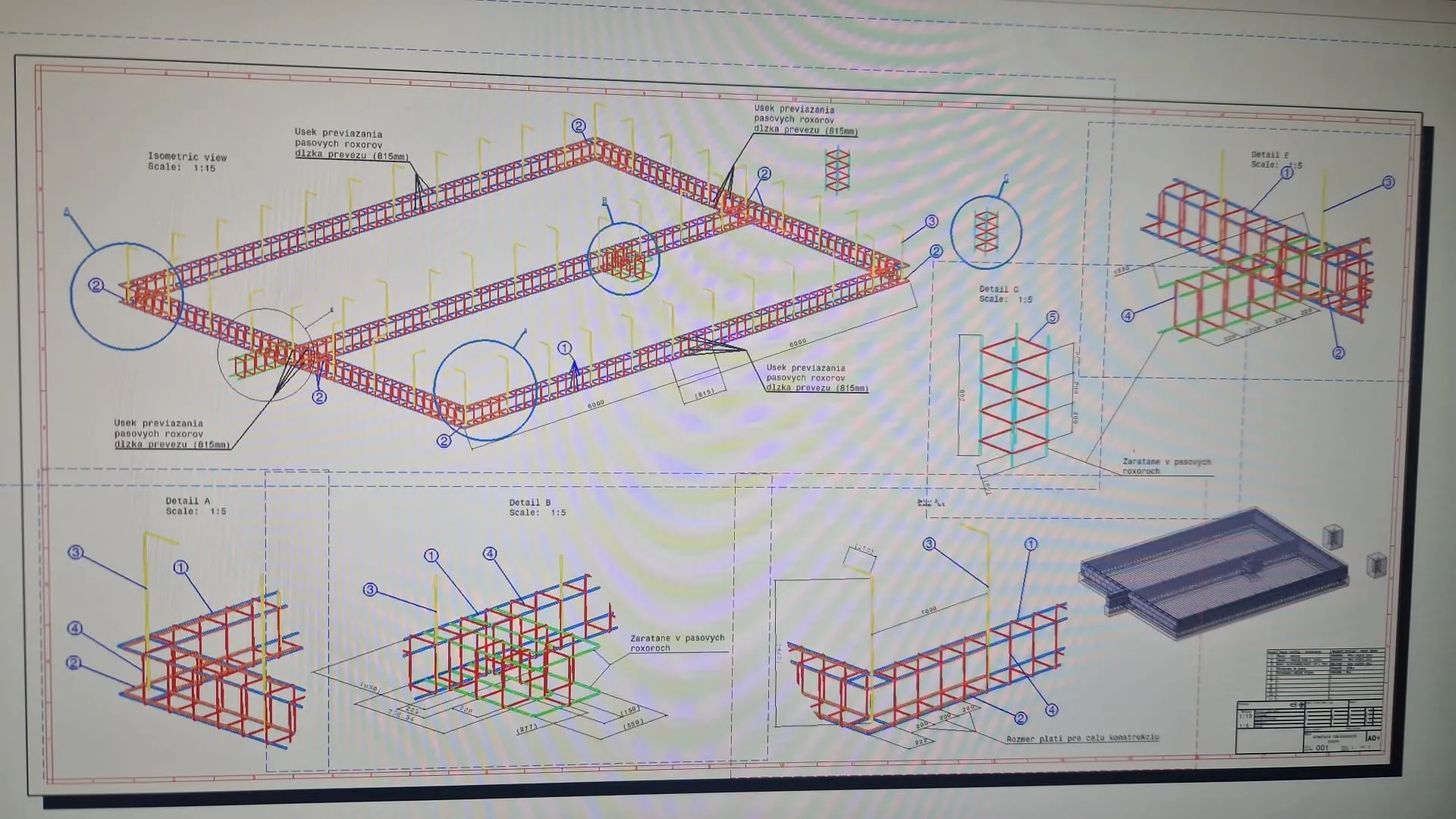

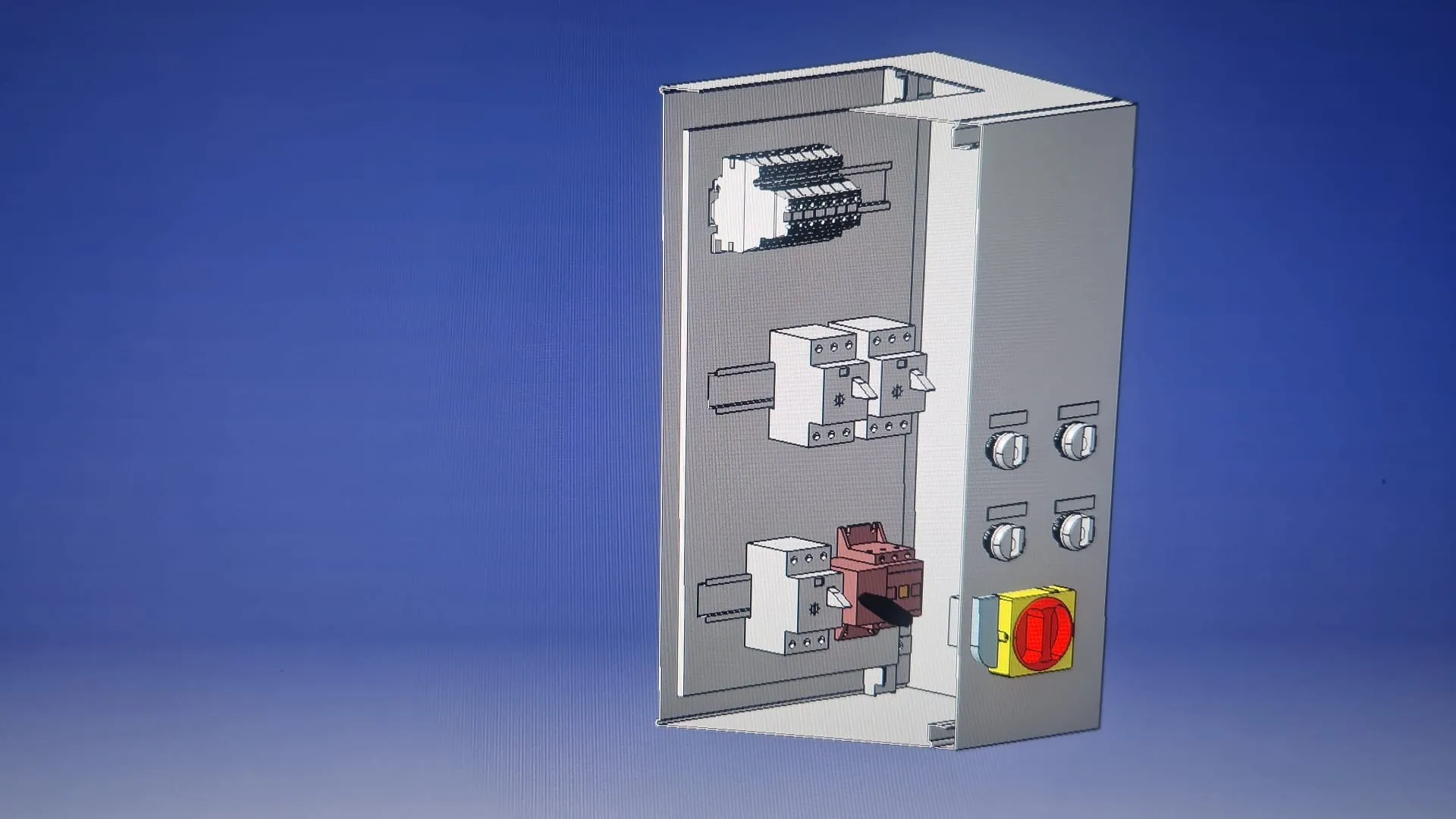

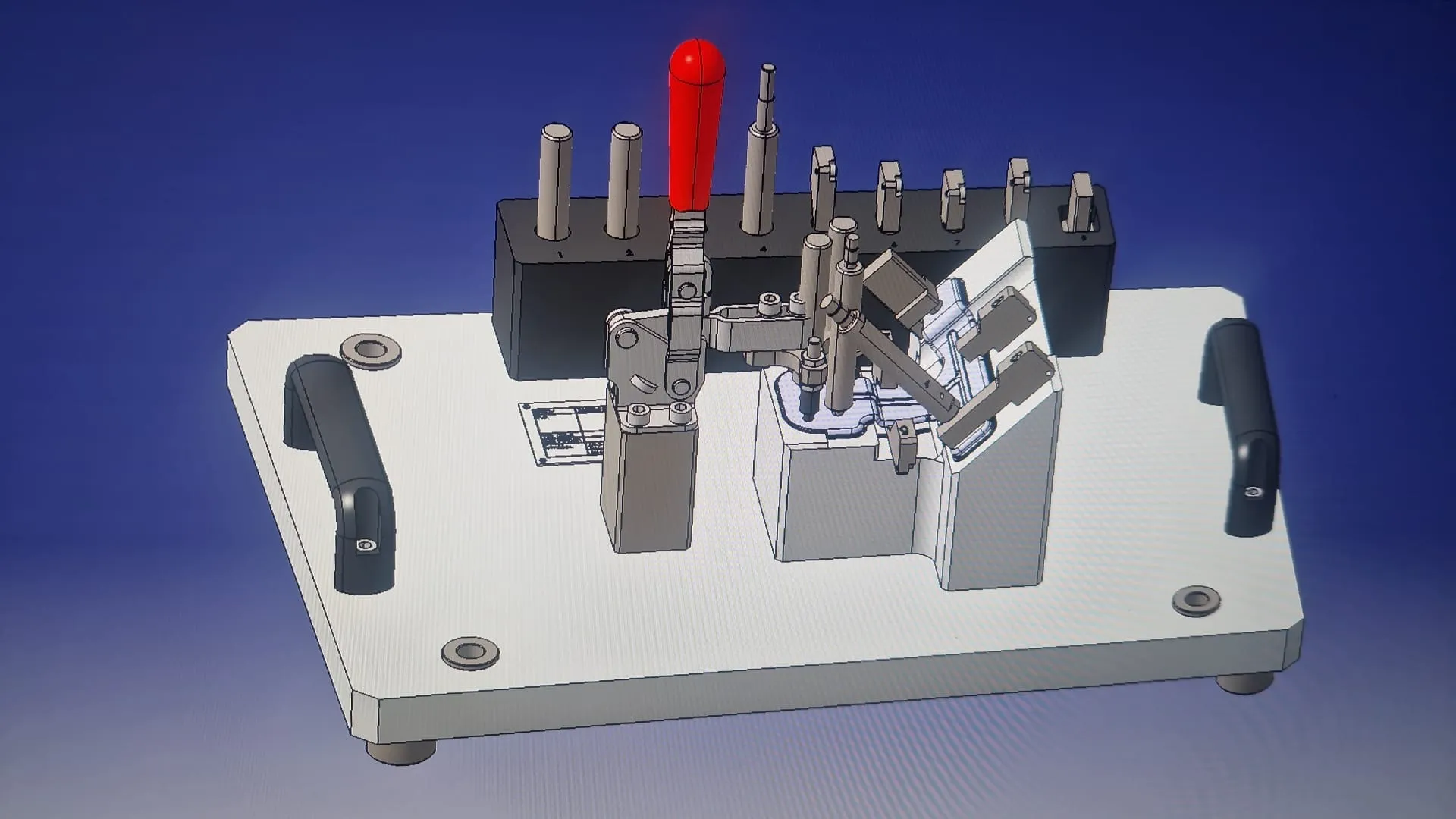

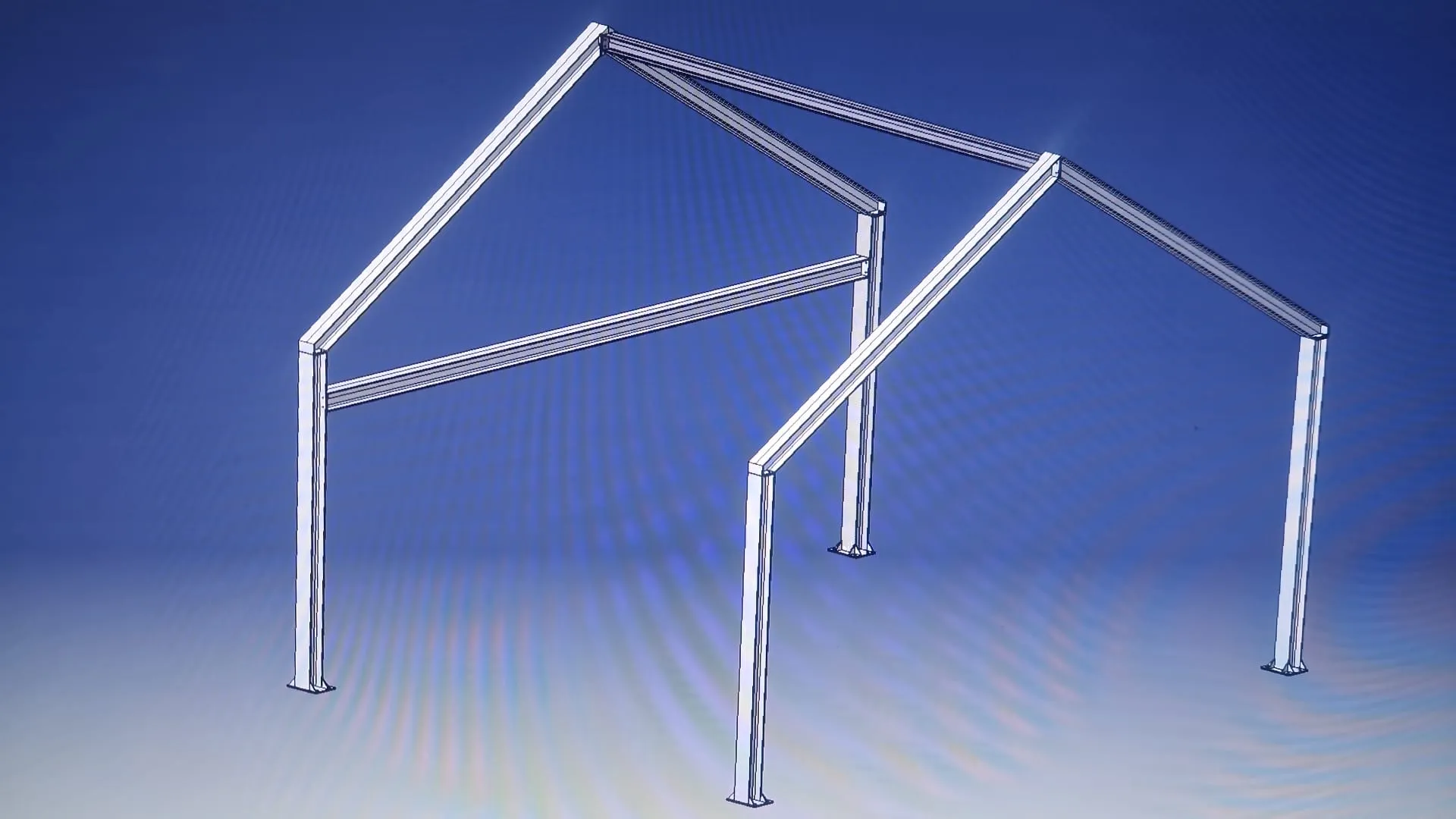

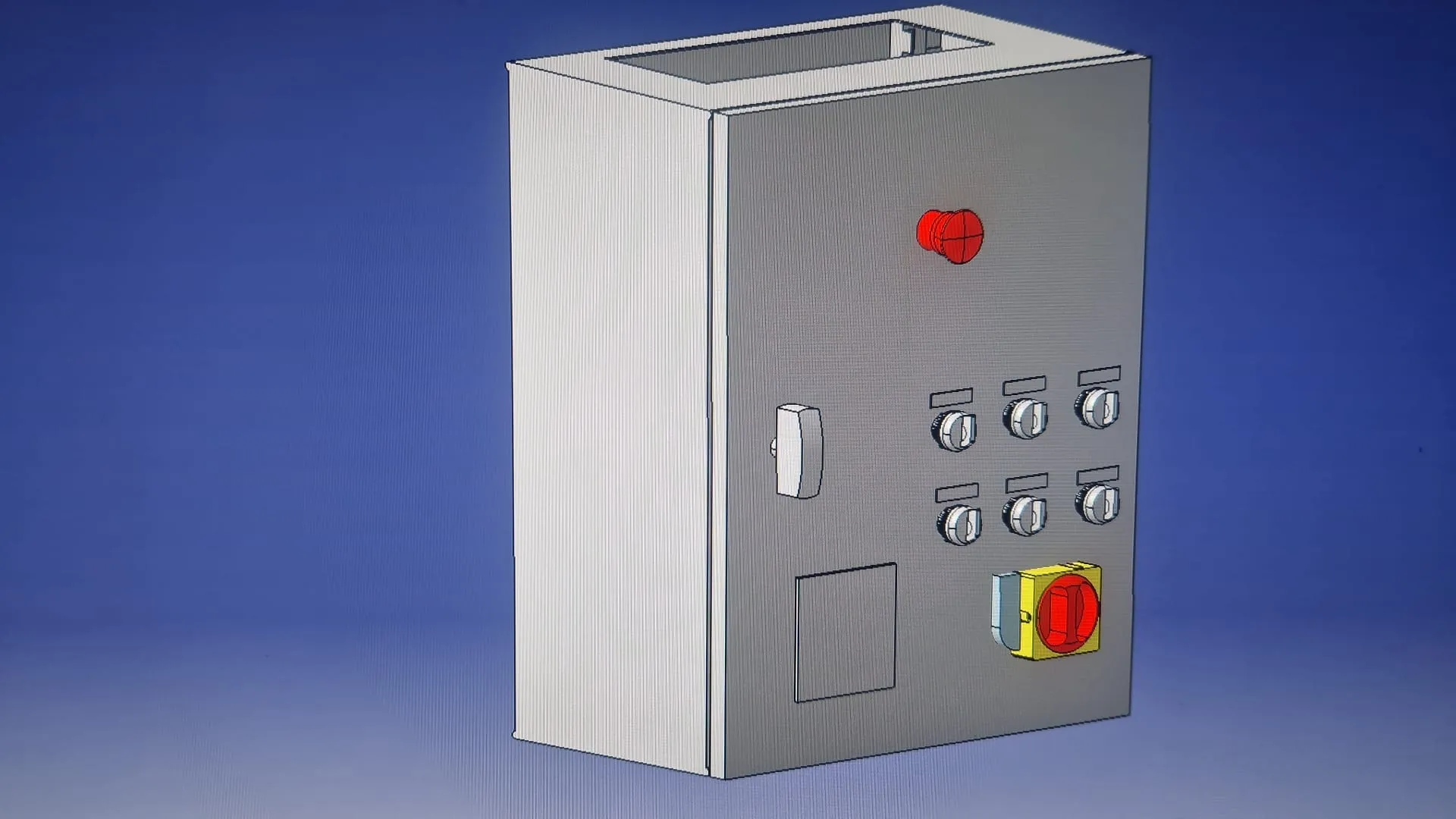

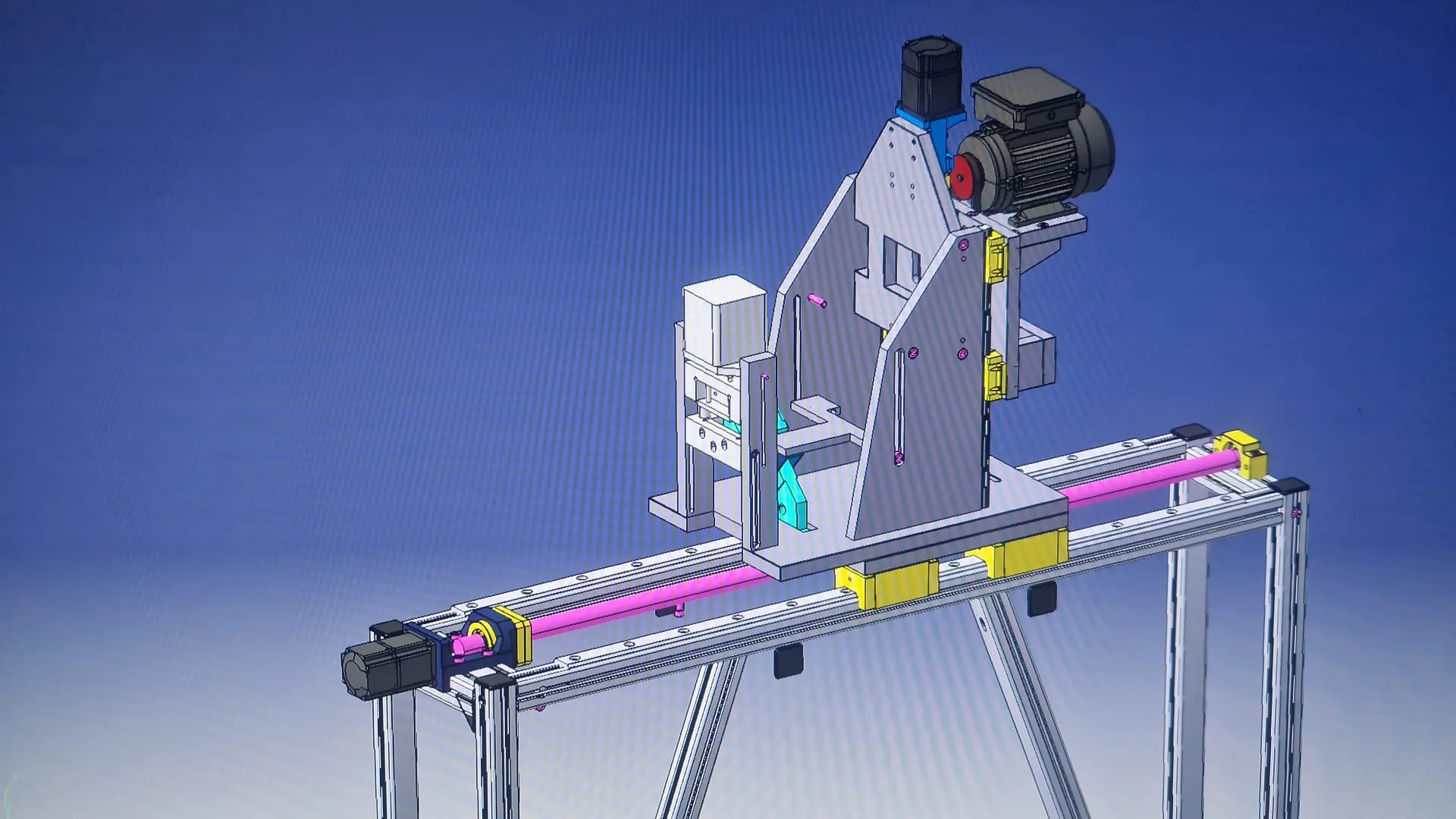

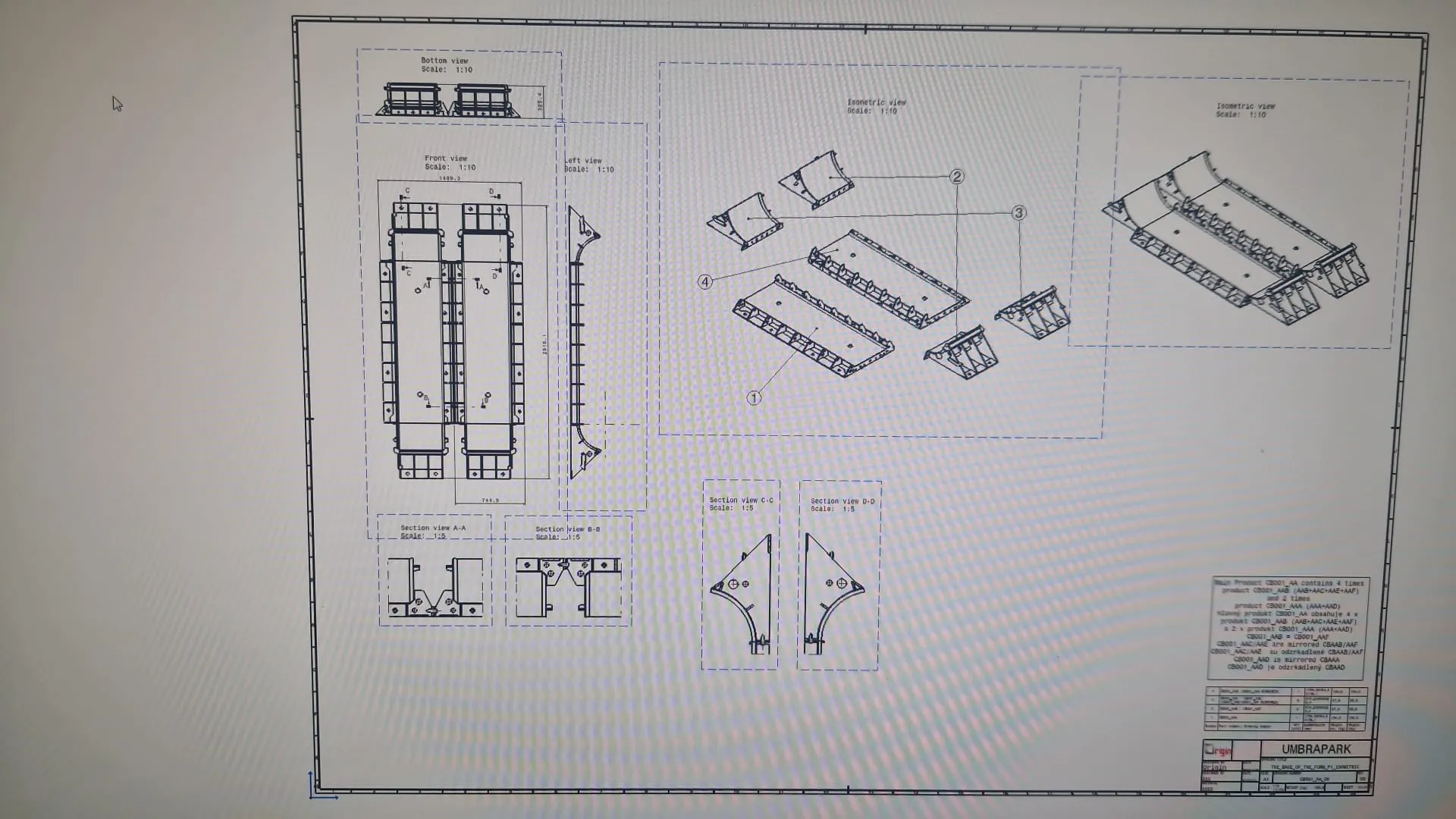

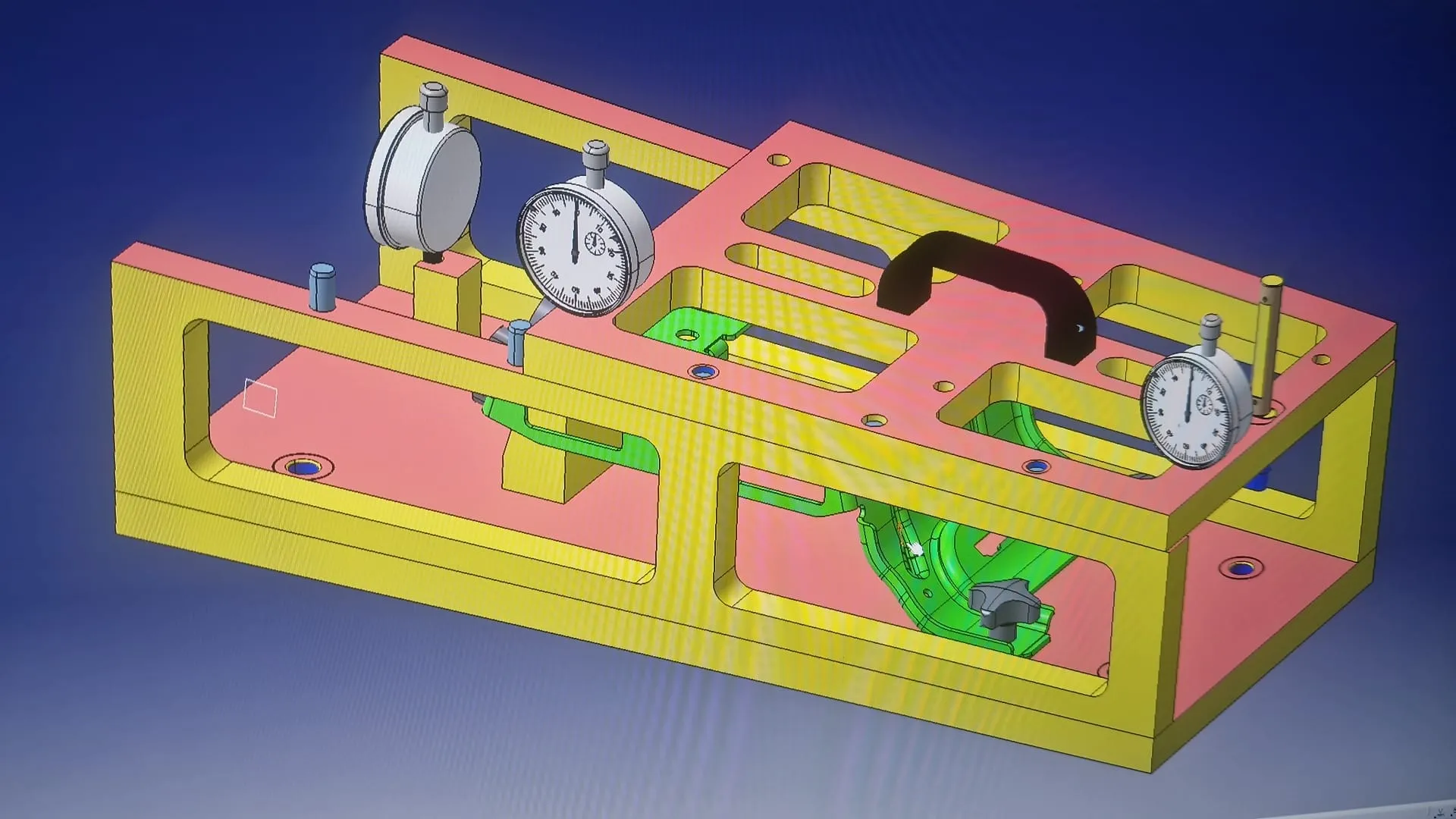

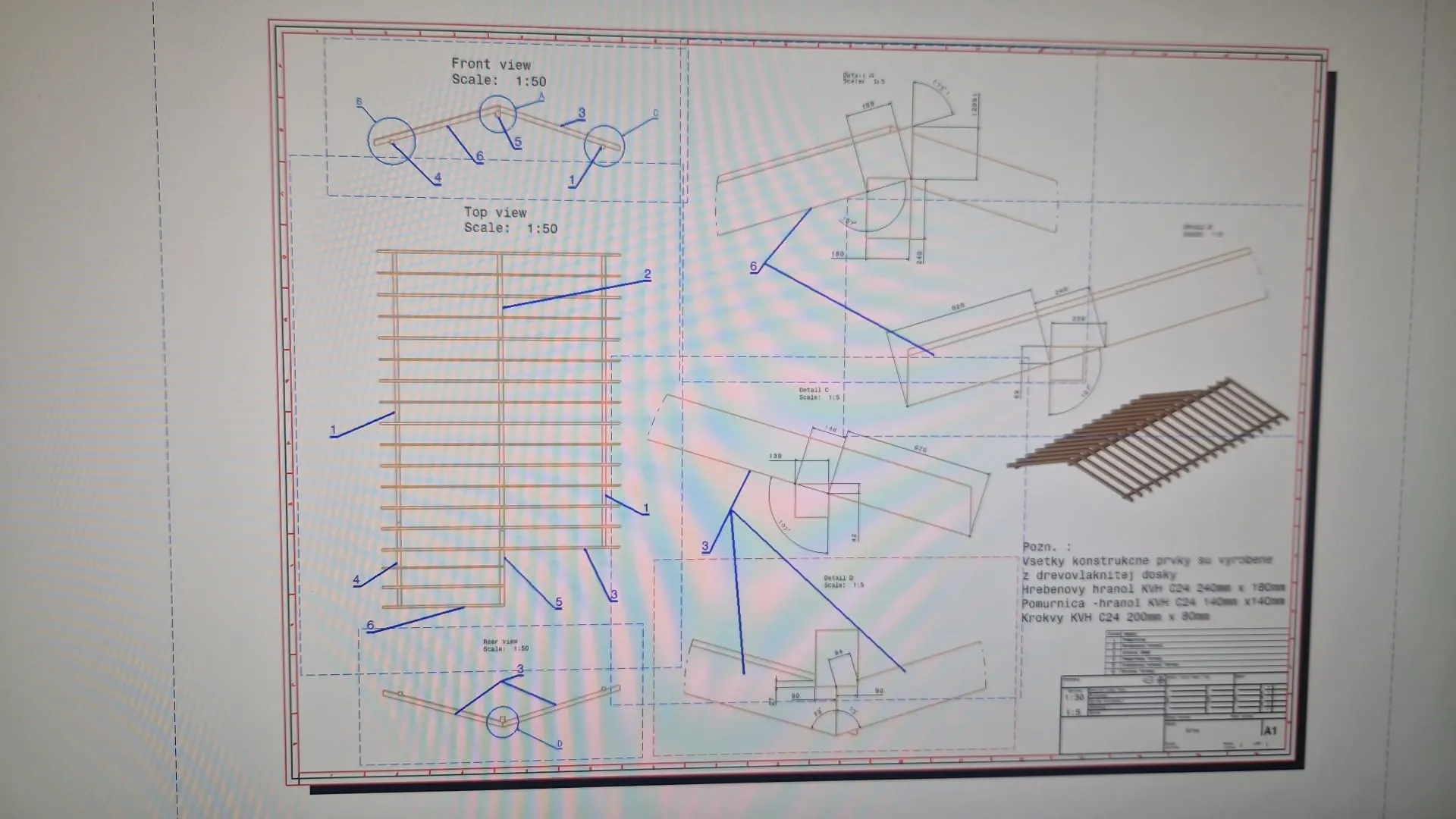

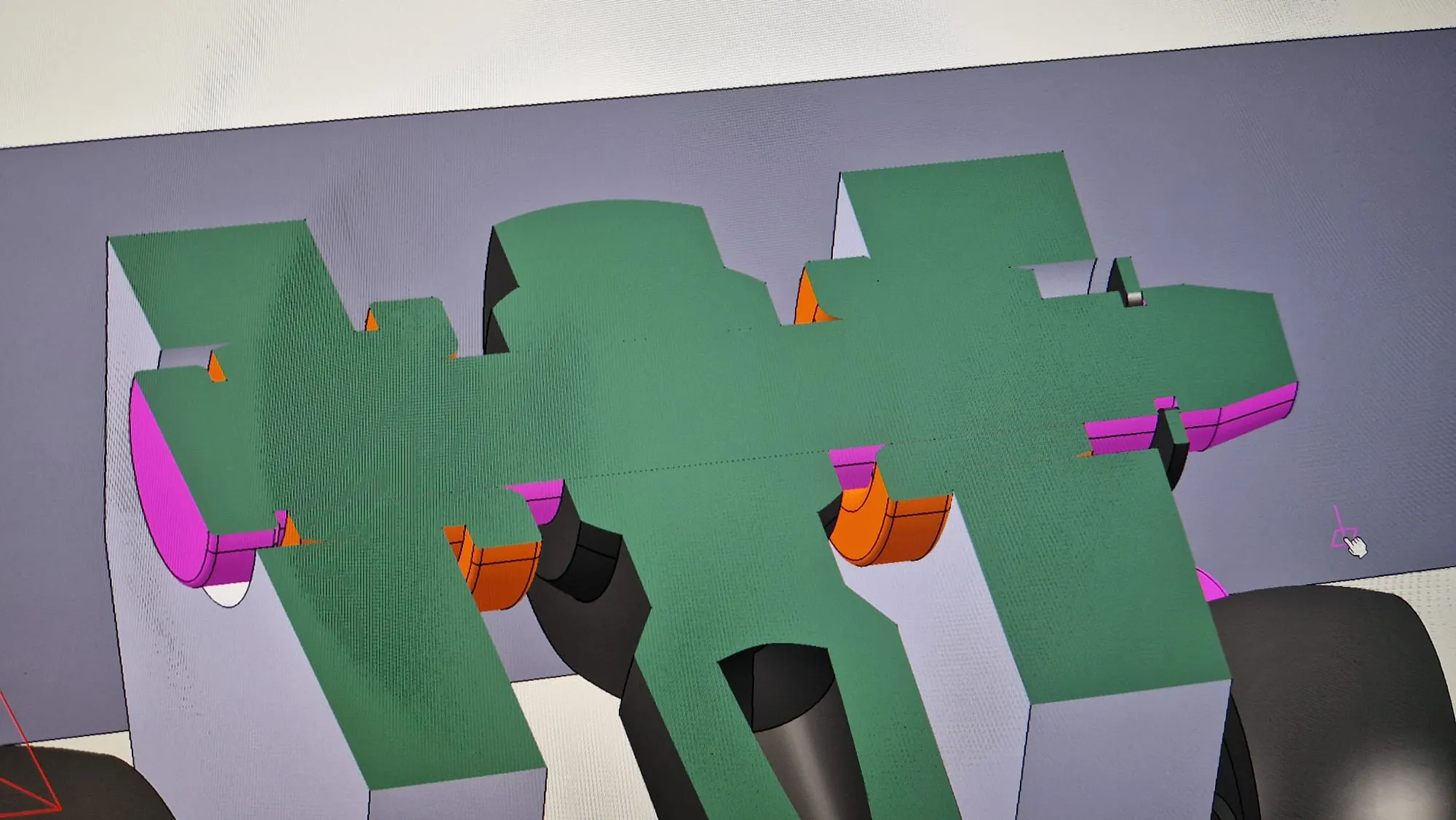

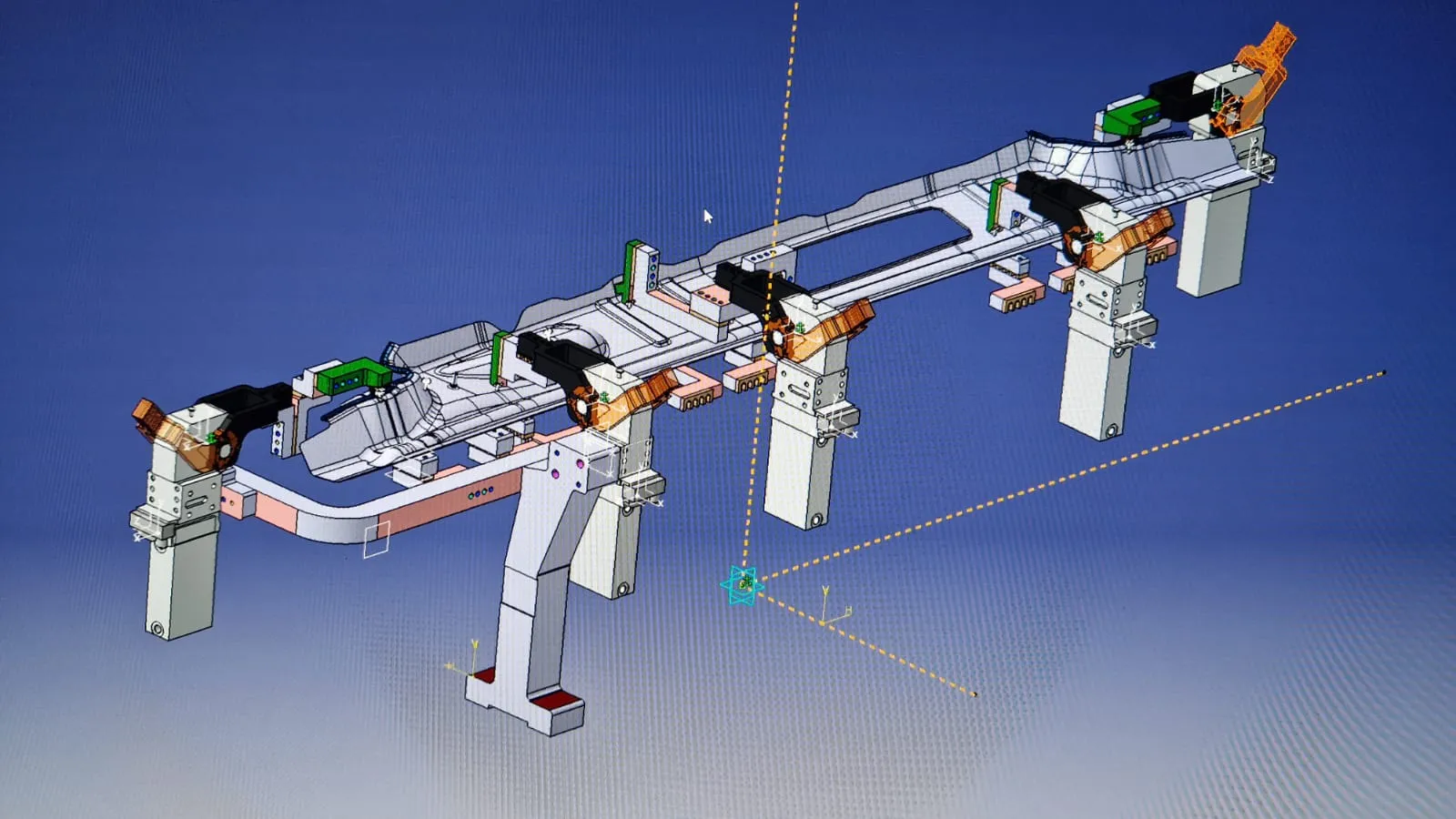

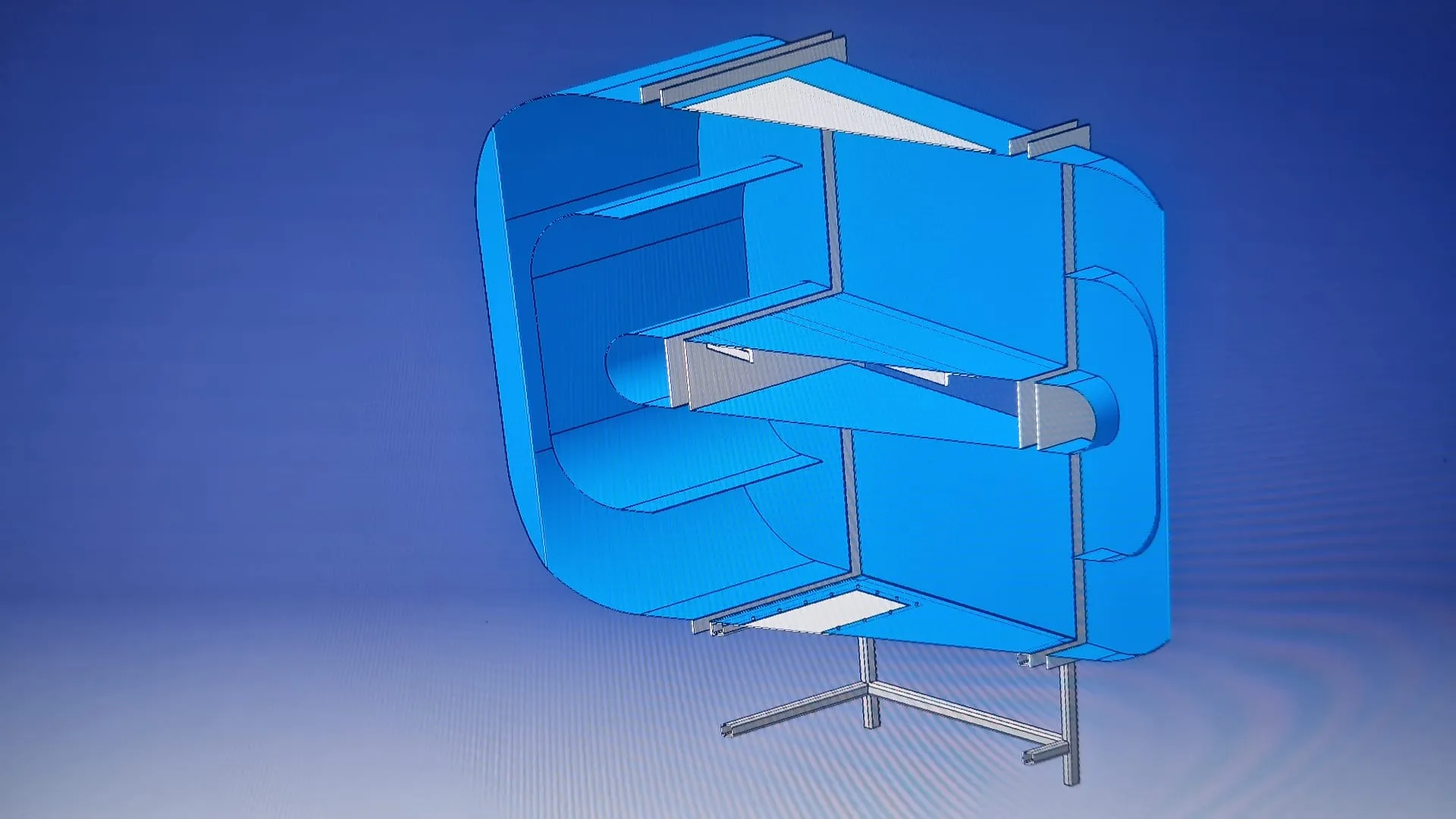

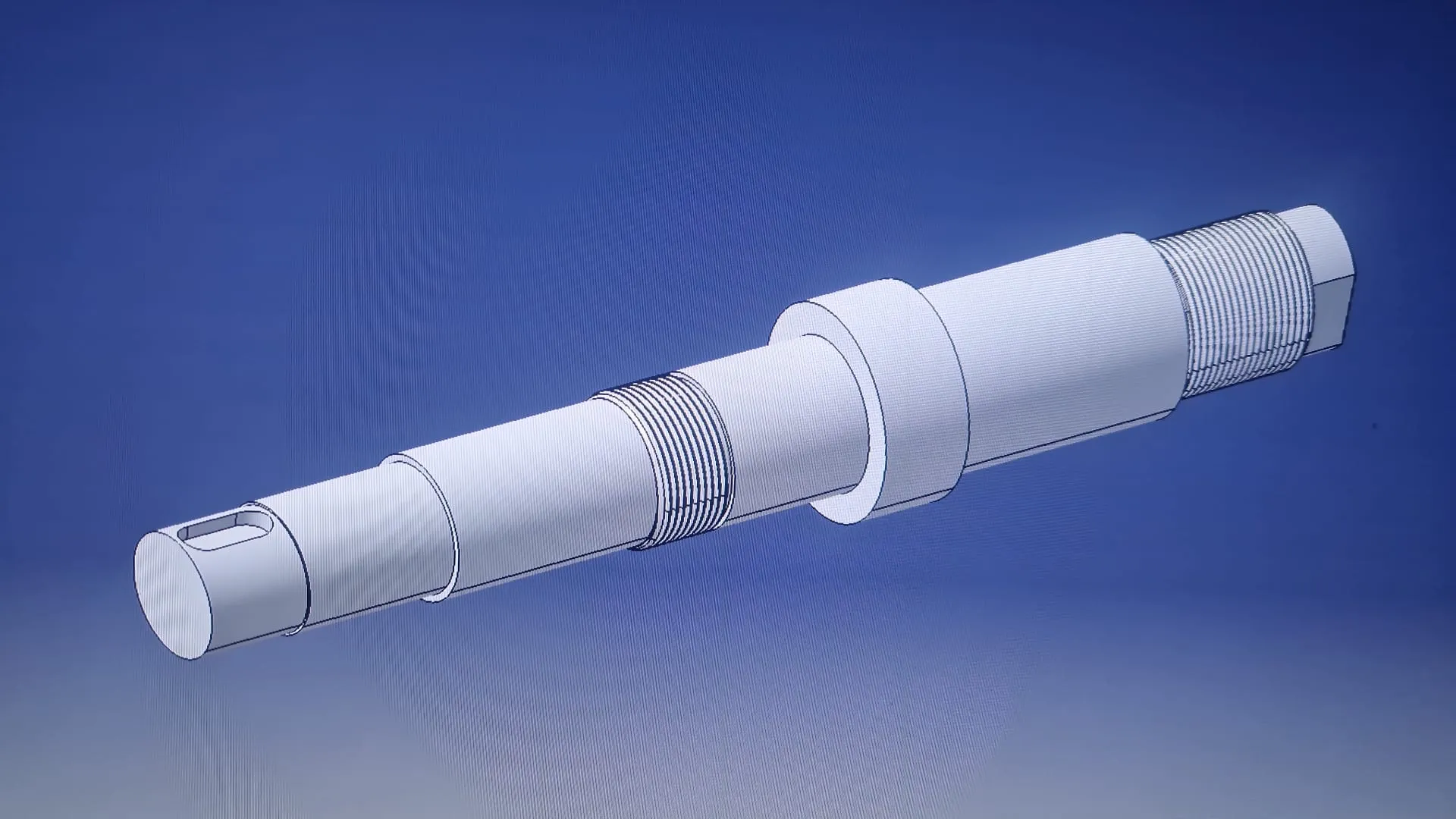

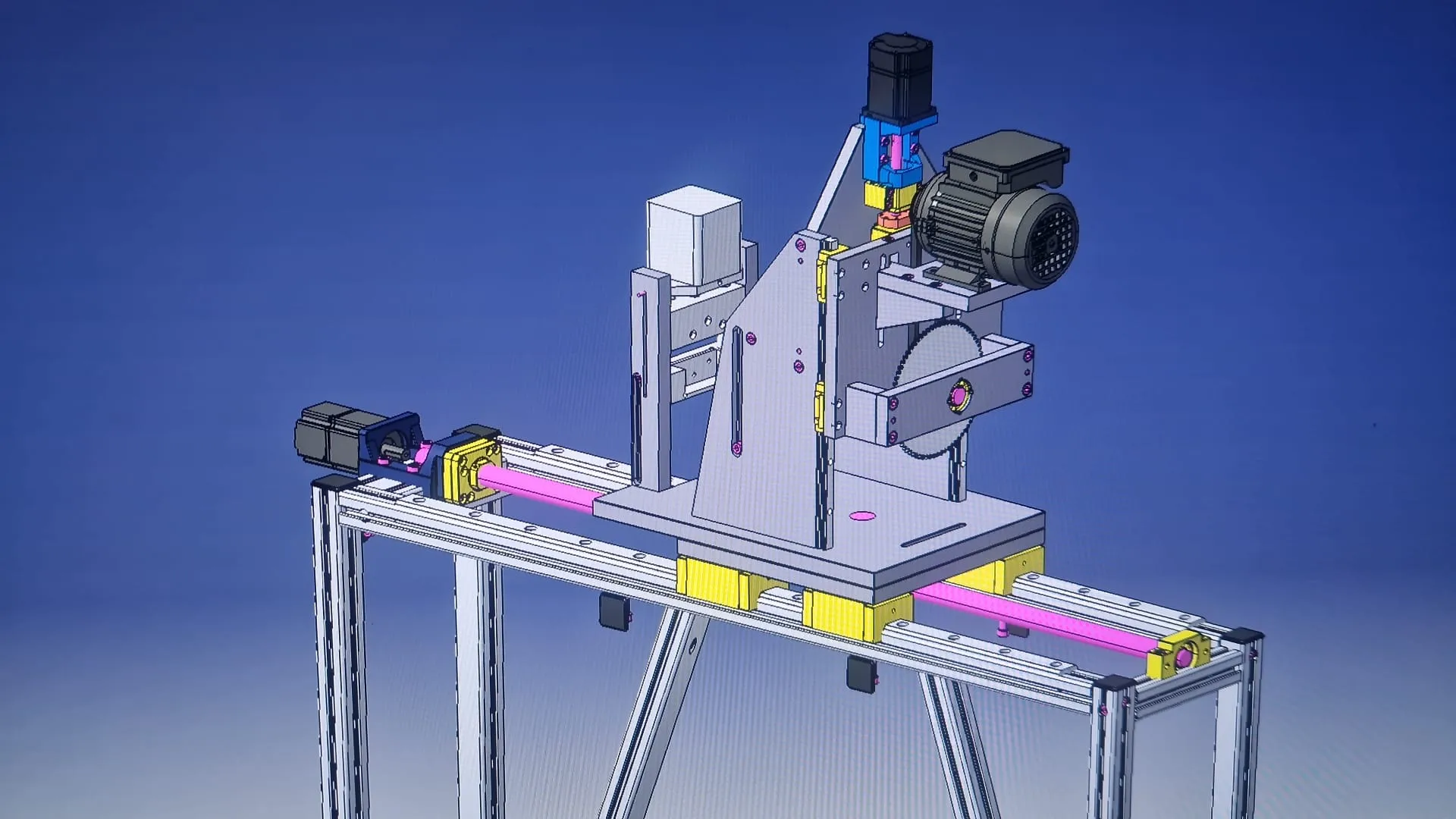

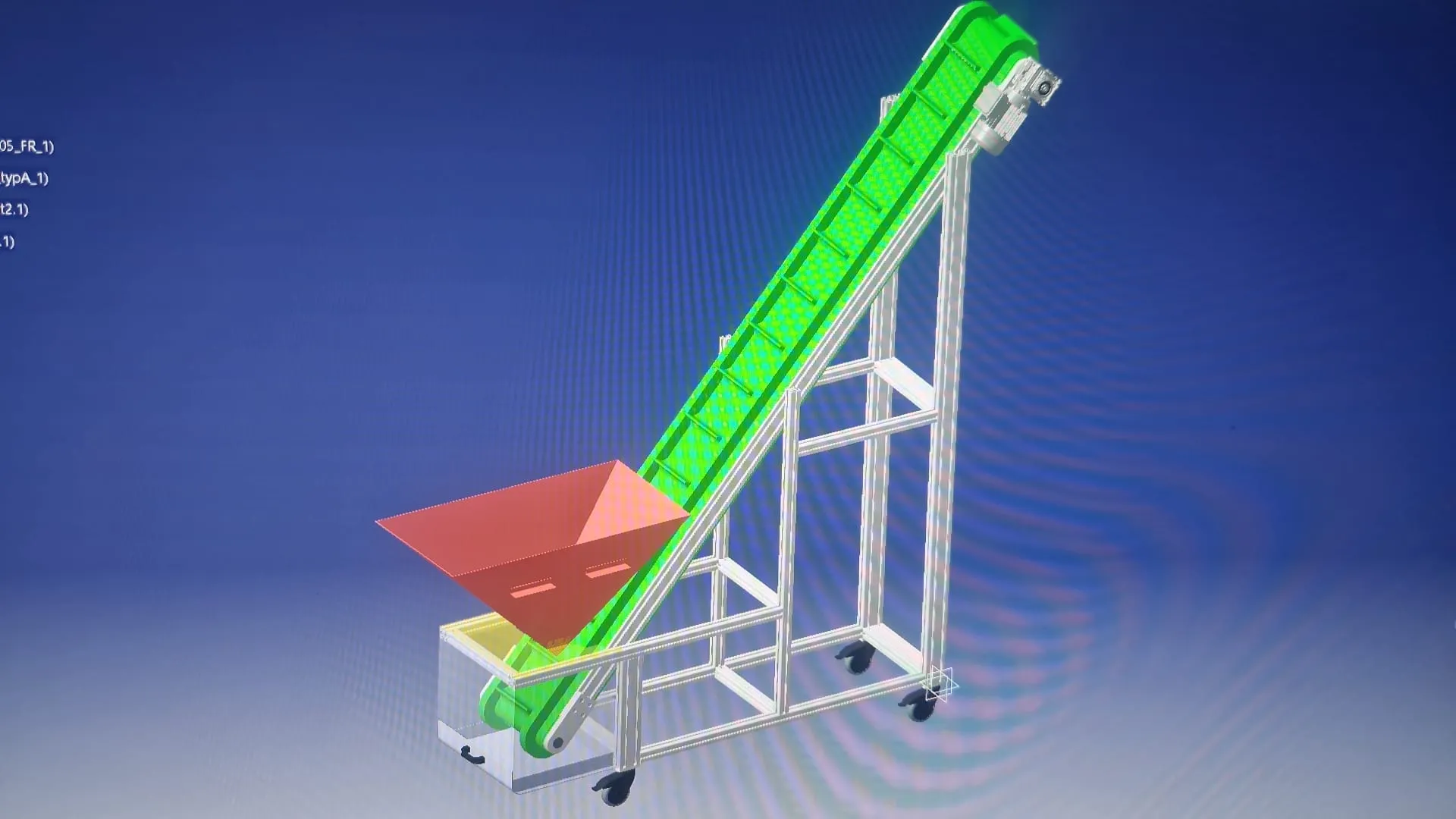

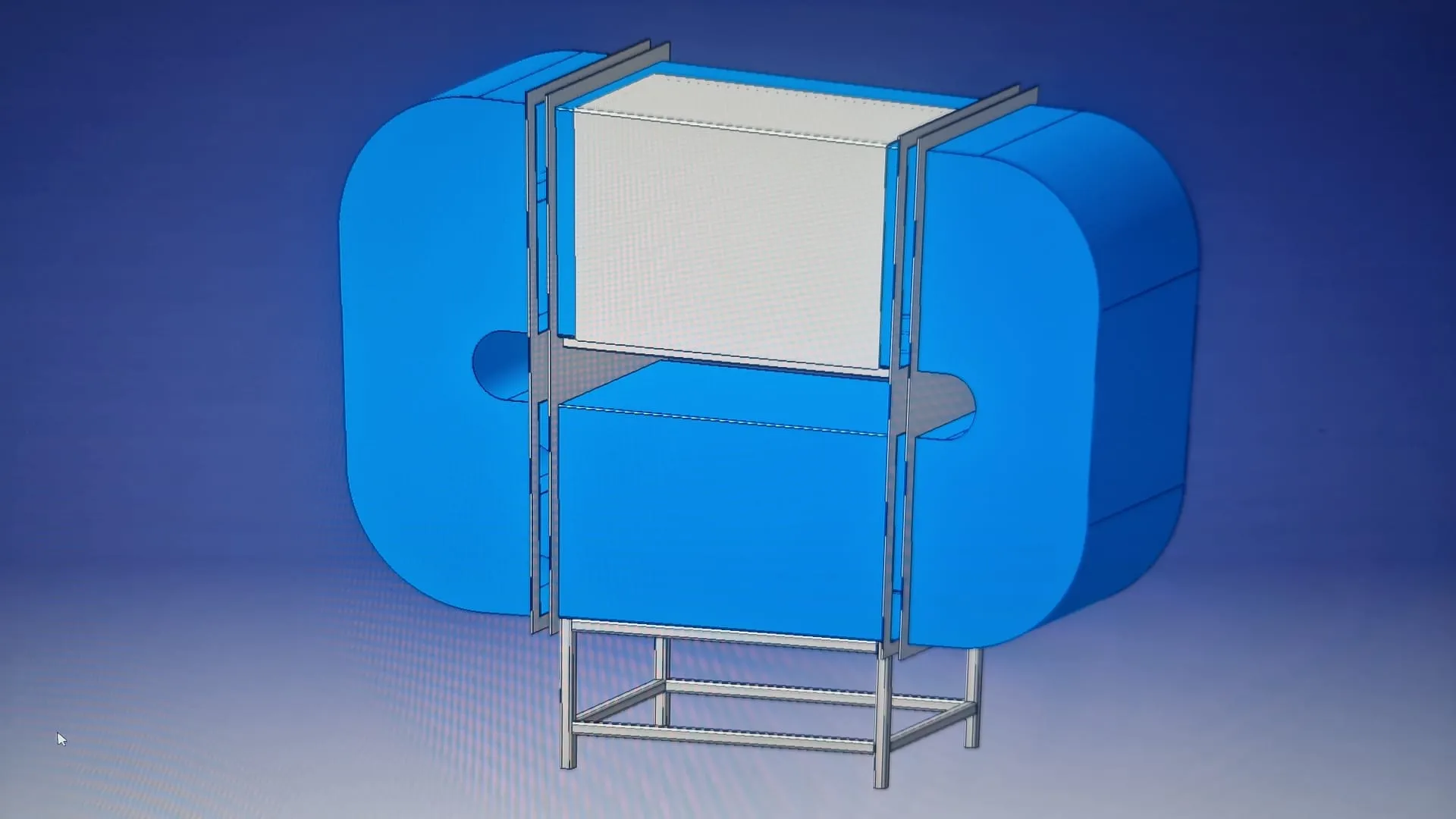

Ukážky inžinierskych prác a CAD simulácií

APLIKÁCIE V PRAXI

Segmenty a priemyselné aplikácie

Zameriavame sa na komerčné priemyselné segmenty bez nákladných regulačných certifikátov, kde je kľúčová rýchlosť návrhu, presnosť a vyrobiteľnosť.

01

Jednoúčelové stroje & prípravky

Zváracie, montážne, vŕtacie a upínacie prípravky pre sériovú aj kusovú výrobu. Optimalizácia manipulačných časov a ergonómie pracoviska.

Montáž & Upínanie
02

Kovovýroba & CNC obrábanie

Príprava CAD dát pre 3- a 5-osé CNC frézovanie, sústruženie, plechové výpalky pre laser a ohranenie s korekciou polomerov.

Frézovanie / Laser / Ohyby
03

Produktový dizajn & plasty

Plastové kryty elektroniky, spotrebného tovaru a priemyselné puzdrá s ohľadom na technológiu vstrekovania (úkosy, rebrá) alebo 3D tlače.

Vstrekolisy & Kryty
04

MRO & náhradné diely

Digitalizácia a znovuvytvorenie poškodených alebo opotrebovaných dielov výrobných liniek bez nutnosti čakať mesiace na zahraničných dodávateľov.

Reverse Engineering liniek
05

Kovo-drevo & architektúra

Dizajnové oceľové a kombinované konštrukcie, interiérové schodiská, deliace priečky a atypické nosné prvky pre architektov a stavebníkov.

Oceľové interiéry
06

Agrotechnika & komunálna technika

Prídavné zariadenia, adaptéry, lyžice, radlice a zosilnené upínacie rozhrania pre poľnohospodárske traktory, nakladače a komunálne stroje.

Adaptéry & Nástroje
SOFTVÉR & DÁTA

Softvérové zázemie a plná dátová kompatibilita

Pracujeme priamo vo vašom prostredí alebo dodávame univerzálne dáta kompatibilné s každým moderným CAM a ERP systémom.

CATIA

Dassault Systèmes Catia V5

Komplexné zostavy, pokročilé plošné modelovanie & kinematika
SW

SolidWorks

Plechové diely, zvárané rámy, parametrický dizajn a výkresy
INV

Autodesk Inventor

Mechanické zostavy, generátory rámov a výkresová dokumentácia
CAD

AutoCAD

Precízne 2D rozloženia haly, schémy a 1:1 rezné plány
3DS

Priemyselné 3D skenovanie

Laserové & optické skenery pre mračná bodov a kontrolu tvaru
Formát / Prípona Typ súboru Typické využitie v praxi Kompatibilita
STEP (.stp, .step) 3D neutrálny model (AP214 / AP242) Univerzálny import do CAM softvérov, CNC obrábanie, meracie protokoly Univerzálna
IGES (.igs, .iges) 3D plošný / krivkový model Výmena voľných plôch, nástrojárske formy a strižné nástroje Univerzálna
Parasolid (.x_t, .x_b) 3D jadrová geometria Natívny import pre SolidWorks, Siemens NX, Mastercam, Solid Edge Vysoká
DXF / DWG 2D CAD vektorový výkres Pálenie na lasere, plazme, vodnom lúči, podklady pre AutoCAD a CNC Univerzálna
PDF (vektorové) 2D výrobný výkres podľa ISO/DIN Dielenská a montážna dokumentácia, kusovníky, kontrolné meranie Štandard
STL / OBJ 3D polygónová sieť (Mesh) Surové dáta z 3D skenera, podklady pre aditívnu výrobu a 3D tlač 3D Tlač & Sken
Catia V5 (.CATPart, .CATProduct) Natívny CAD strom Plnohodnotný parametrický strom prvkov pre zákazníkov s Catia licenciou Natívna Catia
SolidWorks (.sldprt, .sldasm) Natívny CAD strom Plne editovateľné modely, konfigurácie a zvárané zostavy SolidWorks Natívny SW
Inventor (.ipt, .iam) Natívny CAD model Kompatibilita s Autodesk ekosystémom a Vaultom Natívny Inventor
TRANSPARENTNÝ WORKFLOW

Efektívny 4-krokový proces inžinierskej spolupráce

Bez zbytočných prestojov a byrokracie. Od doručenia podkladov po výrobné výkresy s jasnými termínmi.

1
KROK 01

Dopyt, zadanie alebo 3D skenovanie

Zašlete nám skicu, požiadavky, poškodený diel na skenovanie do Levíc alebo existujúce CAD dáta. Spoločne si definujeme okrajové podmienky a výrobné technológie.

2
KROK 02

Koncepcia a 3D parametrický model

Vytvoríme 3D model v dohodnutom softvéri. Preveríme kolízie, skontrolujeme vyrobiteľnosť a navrhneme optimalizácie pre zníženie nákladov na materiál a obrábanie.

3
KROK 03

Kontrola a pripomienkovanie s klientom

Zašleme 3D náhľady (alebo 3D PDF / neutrálny STEP) na vašu revíziu. Zabezpečíme úpravy a doladenie detailov presne podľa vašej spätnej väzby.

4
KROK 04

Odovzdanie finálnych výrobných dát

Dostanete kompletný archív: natívne modely, univerzálne STEP/DXF súbory pripravené pre stroje a formátované výkresy v PDF s kusovníkmi.

TECHNICKÉ ODPOVEDE

Často kladené otázky o CAD konštrukcii a 3D skenovaní

Všetko, čo potrebujete vedieť pred začatím projektu. Jasné odpovede pre konštruktérov aj výrobných riaditeľov.

Pracujeme primárne v systémoch Dassault Systèmes Catia V5, Dassault Systèmes SolidWorks, Autodesk Inventor a AutoCAD. Výstupy vieme odovzdať ako natívne súbory s kompletným stromom prvkov, alebo ako univerzálne formáty STEP, IGES a Parasolid.

Diel najskôr fyzicky naskenujeme pomocou presného 3D skenera. Vzniknutú polygónovú sieť (STL) vyčistíme a v CAD softvéri manuálne namodelujeme plnohodnotný parametrický model. Opotrebované plochy, zlomené hrany či vôle skoridujeme na pôvodné nominálne hodnoty tak, aby nový diel bezchybne fungoval.

Postačuje nám hrubý náčrt s rozmermi, fotka dielu, poškodená vzorka na osobnú konzultáciu v Leviciach, alebo existujúci 2D/3D model v ľubovoľnom formáte spolu s popisom funkcie a požadovanej výrobnej technológie.

Našou kľúčovou špecializáciou je inžinierska, konštrukčná a projektová činnosť vrátane 3D skenovania a prípravy výkresov. Výstupy dodávame v stave „ready-to-manufacture“ pre vašu internú výrobu alebo vašich kooperačných dodávateľov. V prípade záujmu vieme odporučiť overených partnerov pre CNC obrábanie a pálenie plechov.

V priestoroch spoločnosti elServis Levice s.r.o. na adrese Kalnická Cesta 825/9, 934 01 Levice, v pracovných dňoch od 08:30 do 17:00.

PRIAMY KONTAKT & TÍM

Konzultujte váš projekt s konštruktérmi

Zastavte sa u nás osobne v Leviciach na konzultáciu alebo nám zašlite technické podklady online. Garantujeme 100% mlčanlivosť (NDA).

Sídlo spoločnosti & Osobný odber vzoriek

elServis Levice s.r.o.
Kalnická Cesta 825/9, 934 01 Levice
(Areál elServis Levice)

Otváracie hodiny kancelárie

Pondelok – Piatok: 08:30 – 17:00
Sobota – Nedeľa: Zatvorené

Centrálna telefónna linka

+421 949 411 399

DL

Denis Lenthar

CEO

Obchodné partnerstvá, kapacity, rámcové zmluvy a projektové konzultácie.

LŠ

Libor Švec

Vývojár / CAD

Technické zadania, CAD konštrukcia, parametre 3D skenovania a výroba.

Nezáväzný dopyt & technická kalkulácia

Nahrajte vaše výkresy, fotky alebo 3D modely pre okamžité posúdenie.

Sem presuňte súbory alebo vyberte z disku

Podporované: STEP, DXF, DWG, PDF, STL, OBJ, ZIP, RAR, JPG do 50 MB

Ochrana know-how: Vaše dáta sú chránené obchodným tajomstvom. Na vyžiadanie podpisujeme pred doručením podkladov dohodu o mlčanlivosti (NDA).
